gelöst Bei diesem Vorverstärker stimmt etwas nicht!! -- Wer kann helfen?

[RudiS]

Wie schon im Titel angedeutet, stimmt da etwas nicht. An sich sollte so ein invertierender Verstärker problemlos sein. . .
Der Teufel steckt - wie so oft - im Detail. Seit zwei Tagen denke ich darüber nach. . .

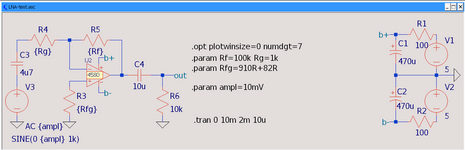

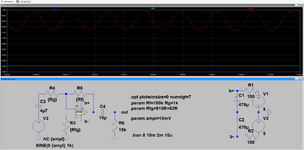

Hier erst mal der Schaltplan:



Die Simulation dauert auf meinem Uralt-Computer ca. 2 Minuten, also habt bitte etwas Geduld und lasst die Simulation bis zum Ende laufen.

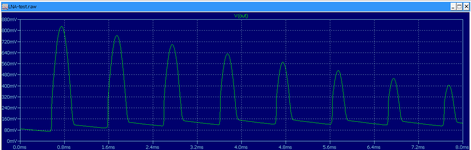

Nach Abschluss ergibt sich folgende Kurve:



An sich sollte da eine schöne Sinuskurve zu sehen sein. Man könnte glauben, der Bär ist los.
Die für die Simulation notwendigen Dateien befinden sich im Archiv. Bitte in einen Ordner entpacken und in LTspice die "LNA-test.asc" laden und ausführen.
Danke schon mal für Eure Mitwirkung.

RudiS



[spicer]

Die Sim läuft bei mir ca 0.1s

Es liegt an C2!



[Bernhard W]

Es liegt an C2!

Ja. C2 ist als .subckt "Cpol" eingetragen und darin ist Rp = 15 Ohm. Folge: Die negative Versorgung ist zu gering.



[RudiS]

Wie schade! Ich hatte sooo gehofft, dass mir jemand auf den Leim gehen würde!
Wo doch jetzt Fasnacht ist...
