gelöst Modell für einen SG3525 gesucht.
- Ersteller Tim797
- Erstellt am
Ich habe den Text von der Internetseite dich in genannte hatte.
Aber der Link wurde nicht übernommen.
Aber der Link wurde nicht übernommen.
@handy
Hi Tim797,
ein paar grundsätzliche Regeln für den Import, hier den SG3525A:
1. Es kann sein, dass .sub oder .lib nicht zu .asy passt, abhängig davon, wo man die files herbezogen hat.
2. Ich habe den SG3525 über Autogenerated erzeugt.
> Sub oder .lib-file öffnen (über editor) , dann Cursor in Zeile .subckt setzen
>rechte Maustaste
>Pop up Menü Option "Create Symbol" auswählen
> Do you wish to.......mit Ja bestätigen
> Nun siehst Du das neu angelegte Symbol. Achtung ! Die Darstellung muss bezüglich der PIN-Anordnung nicht dem Datenblatt entsprechen, was aber egal ist.
> Symbol ist in Autogenerated gespeichert. Du hast jetzt das subcircuit .sub oder auch .lib und das .asy
3. Wenn Du im neu angelegten Schaltplan den Baustein über Autogenerated aufrufst, dann solltest Du mindestens den GND plazieren und Vin anlegen, sonst kommt evtl. eine Fehlermeldung.
Das "nakte" Bauteil kann ja keine Simulationen berechnen > Matrixfehler etc.
4. Die .asy und .sub da ablegen, wo auch der Schaltplan liegt.
Ich suche noch mein Autogenerated symbol heraus und füge dann noch eine Schaltung bei. (in ca. 1 Stunde)
Gruß,Udo
ein paar grundsätzliche Regeln für den Import, hier den SG3525A:
1. Es kann sein, dass .sub oder .lib nicht zu .asy passt, abhängig davon, wo man die files herbezogen hat.
2. Ich habe den SG3525 über Autogenerated erzeugt.
> Sub oder .lib-file öffnen (über editor) , dann Cursor in Zeile .subckt setzen
>rechte Maustaste
>Pop up Menü Option "Create Symbol" auswählen
> Do you wish to.......mit Ja bestätigen
> Nun siehst Du das neu angelegte Symbol. Achtung ! Die Darstellung muss bezüglich der PIN-Anordnung nicht dem Datenblatt entsprechen, was aber egal ist.
> Symbol ist in Autogenerated gespeichert. Du hast jetzt das subcircuit .sub oder auch .lib und das .asy
3. Wenn Du im neu angelegten Schaltplan den Baustein über Autogenerated aufrufst, dann solltest Du mindestens den GND plazieren und Vin anlegen, sonst kommt evtl. eine Fehlermeldung.
Das "nakte" Bauteil kann ja keine Simulationen berechnen > Matrixfehler etc.
4. Die .asy und .sub da ablegen, wo auch der Schaltplan liegt.
Ich suche noch mein Autogenerated symbol heraus und füge dann noch eine Schaltung bei. (in ca. 1 Stunde)
Gruß,Udo
Das wäre wirklich super. Ich habe mal von 20 Jahren Elektriker gelernt aber dann nicht viel in dem Beruf gemacht. Nun ist es so, dass ich eine Schaltung benötige aber es keine zu kaufen gibt. Ich habe es so verstanden, dass Du (Udo) auf dem Gebiet (Leistungselektronik) sehr gut bist. In anderen Foren war man eher ablehnend was meine Fragen anging. Könntet ihr mir da etwas helfen. Ich könnte z.B. ein Spenden über unseren Verein an das Forum ausgeben.
Ich hatte verschiedene Varianten an Schaltungen versucht aber haben nun eine gefunden, von der ich meine, dass Sie für meine Zwecke brauchbar ist. Ich möchte aus einer Gleichspannung (230 bis 400V ja nach Quelle) eine Wechselspannung formen. Dazu denk ich, dass ein Vollbrücke am besten ist. Ich habe auch eine Schaltung mit dem SG3525 gefunden. Wichtig ist, ich muss die Frequenz einstellen können. Das geht mit dem SG3525 ja von 100 bist 400kHz.

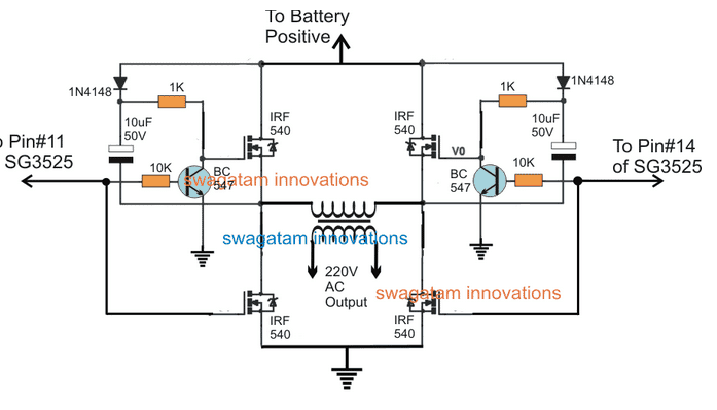

www.homemade-circuits.com
SG3525 Full Bridge Inverter Circuit - Homemade Circuit Projects
In this post we try to investigate how to design a SG3525 full bridge inverter circuit by applying an external bootstrap circuit in the design. The idea was requested by […]
www.homemade-circuits.com
Anhänge
Zuletzt bearbeitet:
Hi Tim 797,
hier der angekündigte "Nachschlag".
Beim SG3525 bzw. SG3525A handelt es sich um einen voltage mode push-pull controller. Falls Du auch einen push-pull current mode controller suchst, dann schau mal nach, was ich schon alles gepostet habe.
Weitere Fragen......no problem
Gruß, Udo
hier der angekündigte "Nachschlag".
Beim SG3525 bzw. SG3525A handelt es sich um einen voltage mode push-pull controller. Falls Du auch einen push-pull current mode controller suchst, dann schau mal nach, was ich schon alles gepostet habe.
Weitere Fragen......no problem
Gruß, Udo
Anhänge
Hier kann ich nicht verstehen was du meinst. Ich habe nur bei Googel nach einem Model für den SG3525 gesucht.
Danke für die Dateien. Kannst du mir sagen, wo ich die .lib ablegen muss. Die .asy habe ich unter "lin/sym/AutoGenerated" abgelegt und kann sie einfügen. Aber bei der Simulation fehlt noch die .lib
