gelöst Vorhandenes .asy-File für neues Bauteil verwenden

[Udo]

Kann man bei der Erstellung eines Symbols für ein bestimmtes subcircuit ein bereits vorhandenes Symbol, das in seiner Form passt, aus der .asy-Datei kopieren und dem anzulegenden Bauteil zuweisen,
ohne es neu zeichnen zu müssen ?



[spicer]

Klar geht das.
Brauchst nicht mal zu kopieren.
Hier ein Bsp mit einem PNP Transistor:



Das standard Symbol (oder das, welches Du willst) in den Schaltplan einfügen.
STRG & rechtsKlick drauf. Prefix X rein und in Value die Bezeichnung des Bauteils wie sie in der lib steht.
Die passende lib mit .inc DeineLib.lib Direktive in den Schaltplan einfügen.
Es ist wie immer wichtig, den Schaltplan und die lib (oder sub usw) immer im gleichen Unterverzeichnis zu haben!

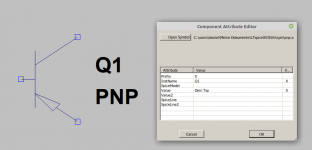

Das sieht dann etwa so aus:




Siehe auch:

gelöst - BD243C.lib einbinden

Wenn ich diese Lib per .inc in den Schaltplan integriere, bekomme ich eine Fehlermeldung bei der Simulation. Wenn ich sie direkt in die LTspice /lib/cmp rein schreibe, funktioniert es (dann kann ich den BD243C direkt mit "pick new transistor" auswählen). BD243.lib...

www.ltspiceusers.ch



[Udo]

Ja, super > Danke. Problem gelöst. Auf Strg. und Rechtsklick bin ich nicht gekommen.
