gelöst Bremmse für Schrittmotor

[Muecke]

Hallo zusammen,

ich habe meine Mechanik bekommen und leider den Punkt "Selbsthemmende Achse" nicht wirklich auf dem Schirm gehabt.
Das ist im Moment ärgerlich, denn wenn meine Achse nach unten fallen sollte, würde sie einen Sensor beschädigen und das möchte ich vermeiden.

Ich kenne mich mit Bremsen etc. nicht aus, daher wäre meine Frage zunächst grundsätzlicher Natur.

1) Wie funktioniert so eine Bremse?
2) Muss ich in der Mechanik oder in LinuxCNC etwas berücksichtigen (Anlaufverzögerung, etc.)?
3) Wie sage ich ihr, ob sie greifen soll oder nicht?


Ich habe einen Nema 23 Schrittmotor. > Hier <

Über einige Erfahrungen und Informationen würde ich mich sehr freuen.

Gruß Mücke


ps. ich kann hinten am Motor nichts anflanschen :-( nur vorne an der Welle, die müsste ich dann irgendwie verlängern.



[spicer]

Was hast denn für eine Spindel an der Z-Achse?
Wenn die Steigung nicht so hoch ist, wird die Achse nicht runterfallen.



[spicer]

Hier ist auch das Thema darüber: Z- Bremse bei Servos - CNC-aus-Holz
Ich schlage vor, dass Du erst mal die Maschine in Betrieb nimmst. Dann siehst schnell, wie sich das stromlos verhält.



[spicer]

Schau hier auch mal rein: 24 V Federdruckbremse inkl. Nabe 8 mm



[Muecke]

Ja, meine Z-Achse fällt im stromlosen Zustand nach unten :-( (habe ich schmerzhaft getestet).

Da ich die Sensoren schon angeschlossen habe, habe ich für den stromlosen Zustand extra Abstandhalter eingesetzt, damit mein Sensor nicht kaputt geht.

Die Spindel hat eine Steigung von 10mm/U-1.
Datenblatt im Anhang.



[Muecke]

Was hast denn für eine Spindel an der Z-Achse?

Die Z-Achse besteht bei mir aus zwei Linearführungen ;-)
Die mit einer weiteren Lineareinheit verbunden sind, sieht dann wie ein H (Portal) aus.



[Muecke]

Okay, wenn ich das richtig verstanden habe, dann bremst die Bremse permanent und die Bremse wird gelöst, wenn Strom angelegt wird.
Also, ist die Stromversorgung zum Treiber an, Bremse gelöst, ist die Stromversorgung zum Treiber aus, Bremse sofort wieder an.
Somit ist die Bremse während des Betriebes uninteressant und stört auch nicht, führt zu keinen Verzögerungen etc.

Dann muss ich mir überlegen, wie ich bei der Versorgungsspannung von 72V DC einen Spannungsteiler für 24V DC realisiere, da mein 24V Netzteil nicht auf den Schaltstrom der 72V Netzteile angewiesen ist.



[spicer]

Genau so sind die Bremsen. Im stromlosen Zustand gezogen.
Du kannst ja ein Relais einbauen, welches die Bremse schaltet.



[Muecke]

Oh die Idee mit dem relays ist gut, so sollte es klappen.

Jetzt noch die passende Bremse finden damit ich die Abstandshalter los werde.



[spicer]

sorotec Link oben hast ja



[Muecke]

ja das muss ich mir genauer anschauen, ... wie das an meine Kuplung etc. past

Danke für den Link



[spicer]

Wirst wahrscheinlich das Problem haben, die Sorotec Bremse anzubringen, da rückseitig keine Welle am Motor hast.
Hier noch ein paar "günstige" Links:

18.37€ |Stepper motor bremse DC 24V für NEMA 17 NEMA 23 NEMA34 stepper motor silber farbe runde typ motor bremse|Schrittmotor| - AliExpress

Smarter Shopping, Better Living! Aliexpress.com

de.aliexpress.com

25.62€ 10% OFF|Dc24v nema23 Schrittmotor bremse|Schrittmotor| - AliExpress

Smarter Shopping, Better Living! Aliexpress.com

de.aliexpress.com

17.3€ 2% OFF|Förderung elektro magnetische Bremse xm Serie Ausschalt bremse kreisförmige Automatisierung Aktuator für Schrittmotor bürstenlosen Gleichstrom motor| | - AliExpress

Smarter Shopping, Better Living! Aliexpress.com

de.aliexpress.com



[Muecke]

Richtig, Rückseitig ist keine Welle vorhanden. daher muss ich überlegen wie ich die Bremme Installirt bekomme.



[Muecke]

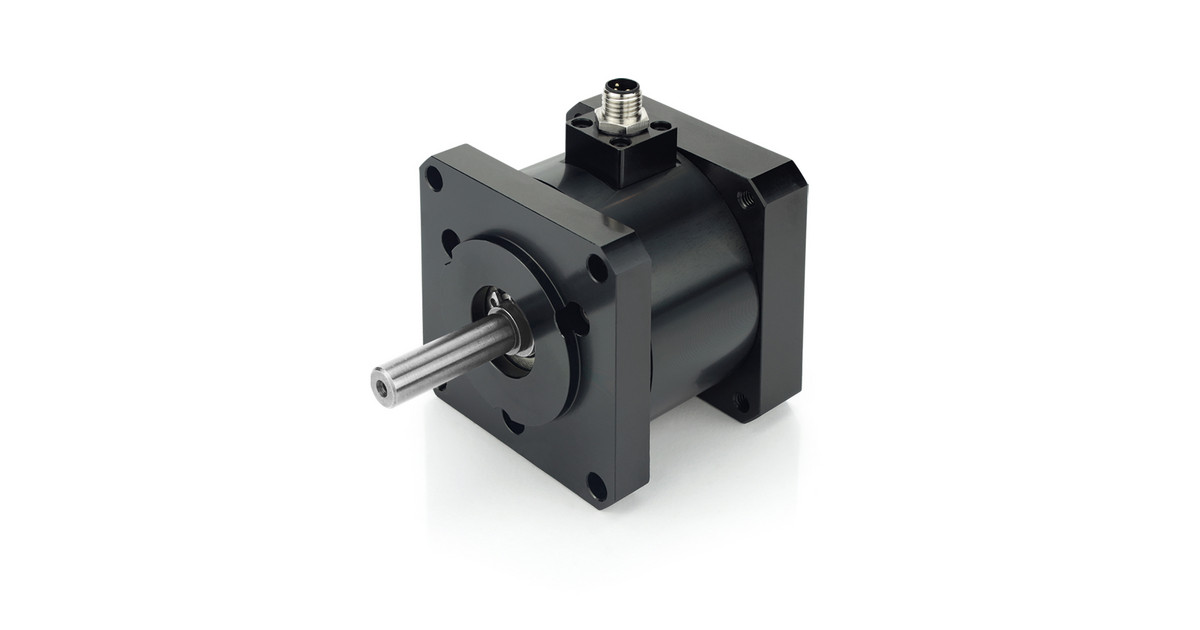

Bremse mit NEMA 23 Flansch und eigener Welle | NANOTEC

Effiziente Antriebstechnik: Bürstenlose DC-Servomotoren mit integriertem Controller, Schrittmotoren, BLDC-Motoren (Brushless DC), Steuerungen & Linearakuratoren! Hier finden Sie einen Überblick über unsere Produkte!

de.nanotec.com

Ich habe hier etwas gesehen, aber das ist ziemlich teuer, finde ich.

Auf der einen Seite kommt der Motor mit Welle rein und auf der anderen Seite kommt eine neue Welle raus.

Schlecht, weil sie schreiben, dass sie die Teile nur mit Motor verkaufen, dann muss ich wohl weiter suchen. Wobei der Preis auch recht hoch ist. :-(



[spicer]

Eine "bastel" Idee. Kannst ja unten einen mechanischen Riegel einbauen, welcher stromlos eingefahren ist. So kann sich die Z-Achse nicht bis unten bewegen.
Da würde eine Spule reichen.
Oder ein Gegengewicht an der Z-Achse anbringen...
Das würde dann sogar den Motor entlasten. Aber auf Kosten der Trägheit bzw Flinkheit
