Hallo,

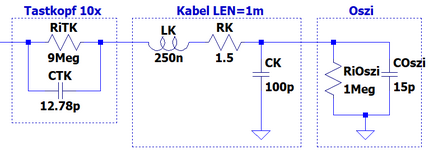

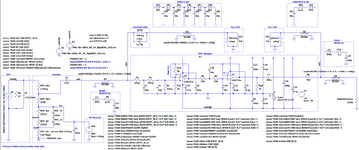

vor längerer Zeit hab ich auch Mal mit den Komponenten tline und ltline experimentiert. Leider braucht eine Simulation damit halbe Ewigkeiten (wenn sie sich nicht sowieso aufhängt, oder LTspice gleich zum Absturz bringt). Daher verwende ich lieber das Schema im Anhang.
Gibt es Möglichkeiten Simulationen mit tline oder ltline schneller und vor allem stabiler zu machen? Z.B. mit einer .option?
In welchen Fällen sollte ich auf jeden Fall tline oder ltline verwenden (und nicht mein Schema)?

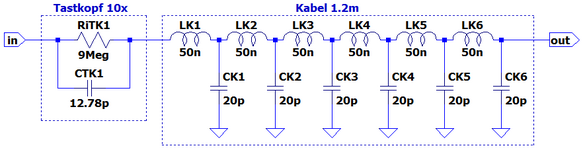

Am störensten an meinem Schema ist der Kondensator für das Koax-Kabel. Er verändert das zu messende Signal am meisten, weil über ihn viel Strom abfließt. Ist der von mir verwendete Wert von 100pF pro 1m Länge realistisch?
In den Datenblättern der Tastköpfe findet sich meist keine Angabe zur Induktivität. Sind 250nH pro 1m Läge realistisch?
Die Datenblätter weisen zumeist eine „Input Capacitance“ und eine „Compensation Range“ aus. Welcher Wert müsse in meinem Schema an welchen Kondensator (CTK oder CK)?
Kann ich den Leitungswiderstand RK rauslassen oder wird er als Teil des RC-Gliedes mit CK zwingend gebaucht? Wenn ja: Muss ich den RK-Wert eigentlich von RiTK abziehen?
Gruß Andreas
