Hallo,
ich hatte die Möglichkeit mit einem LeCroy WaveRunner 6050 (500 MHz, Quad 5 GS/s, Windows 2000, Ri 10MOhm) zu arbeiten und mir die Datensätze als csv-Dateien auf einen USB-Stick zu kopieren. Auf Kanal 1 lag der Divider-Output des Photomultipliers meines Szintillationsdetektors, auf Kanal 2 der Output meines PMT-Adapters, dessen Aufgabe es ist die Pulse soweit in die Länge zu ziehen, das ich sie mit einer Soundkarte digitalisieren kann (192kHz, 32Bit).
Um mit den Daten in LTspice arbeiten zu könne, habe ich mir wav-Dateien erzeugt (Samplerate 5MHz). Da in das wav-Format nur Werte zwischen + und – 1 passen, musste ich dazu den Divider-Output durch 20 und den Adapter-Output durch 2 dividieren.

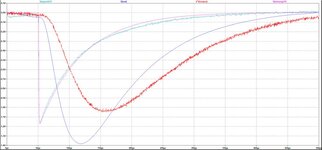

Im Diagramm ist in hellblau der aufgezeichnete Datensatz zu sehen (im Schema um 20 verstärkt und im Diagramm um 10 geteilt), in magenta eine Näherung mit der EXP-Funktion von LTspice (durch 10 geteilt), in blau der Output von LTspice und in rot der aufgezeichnete Output (mit 2 multipliziert).
Realer und simulierter Output passen ja nicht besonders gut zusammen. Woran kann das liegen? Evtl. an der LMP773x.lib? Oder erwarte ich von der Simulation zu viel?
Gruß Andreas
ich hatte die Möglichkeit mit einem LeCroy WaveRunner 6050 (500 MHz, Quad 5 GS/s, Windows 2000, Ri 10MOhm) zu arbeiten und mir die Datensätze als csv-Dateien auf einen USB-Stick zu kopieren. Auf Kanal 1 lag der Divider-Output des Photomultipliers meines Szintillationsdetektors, auf Kanal 2 der Output meines PMT-Adapters, dessen Aufgabe es ist die Pulse soweit in die Länge zu ziehen, das ich sie mit einer Soundkarte digitalisieren kann (192kHz, 32Bit).
Um mit den Daten in LTspice arbeiten zu könne, habe ich mir wav-Dateien erzeugt (Samplerate 5MHz). Da in das wav-Format nur Werte zwischen + und – 1 passen, musste ich dazu den Divider-Output durch 20 und den Adapter-Output durch 2 dividieren.
Im Diagramm ist in hellblau der aufgezeichnete Datensatz zu sehen (im Schema um 20 verstärkt und im Diagramm um 10 geteilt), in magenta eine Näherung mit der EXP-Funktion von LTspice (durch 10 geteilt), in blau der Output von LTspice und in rot der aufgezeichnete Output (mit 2 multipliziert).
Realer und simulierter Output passen ja nicht besonders gut zusammen. Woran kann das liegen? Evtl. an der LMP773x.lib? Oder erwarte ich von der Simulation zu viel?
Gruß Andreas
Anhänge
-

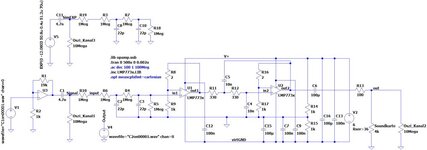

PMT_Adapter_09c_wav_input_Schema.jpg43,7 KB · Aufrufe: 3
-
PMT_Adapter_09c_wav_input_Diagramm.jpg66,4 KB · Aufrufe: 3
-
PMT_Adapter_09c_wav_input_EXP.jpg16,7 KB · Aufrufe: 3
-

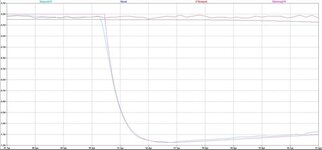

PMT_Adapter_09c_wav_input_Diagramm_Auszug.jpg51,7 KB · Aufrufe: 3
-

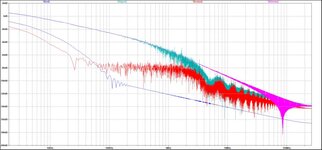

PMT_Adapter_09c_wav_input_FFT.jpg85,5 KB · Aufrufe: 3
-
PMT_Adapter_09c_wav_input_LTspice.zip11,7 KB · Aufrufe: 6
