Nach dem Lesen eines Artikels hatte ich Lust und Laune, den Phasenwinkel von Wechselstrom- und spannung mal kurz zu simulieren.
Etwas Besonderes ist es ja nicht und soll auch nur LTspice-Frischlingen zur Anschauung dienen.
Messungen zur Phase macht man normalerweise bei einer AC-Simulation, hier aber bei der Transientenanalyse.
Der Phasenwinkel ergibt sich aus dem Zeitunterschied der Signale, die mathematische Beziehung ist der Formel im Schaltplan zu entnehmen.

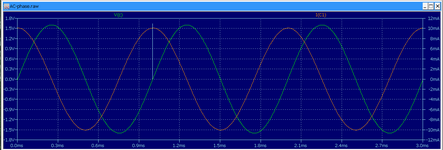

Wie aus dem Plot ersichtlich, läuft die Spannung dem Strom hinterher.
Bei den Strommaxima- und minima hat die Spannung eine Nullstelle, wie ich das im Plot durch die vertikale Linie angedeutet habe.
Nach dem gleichen Prinzip kann man auch den Phasenwinkel bei anderen periodischen Wellenformen berechnen.
Der Phasenwinkel beträgt gemäss der LOG-Datei 90°. Aber das war ja schon vorher klar.
RudiS
